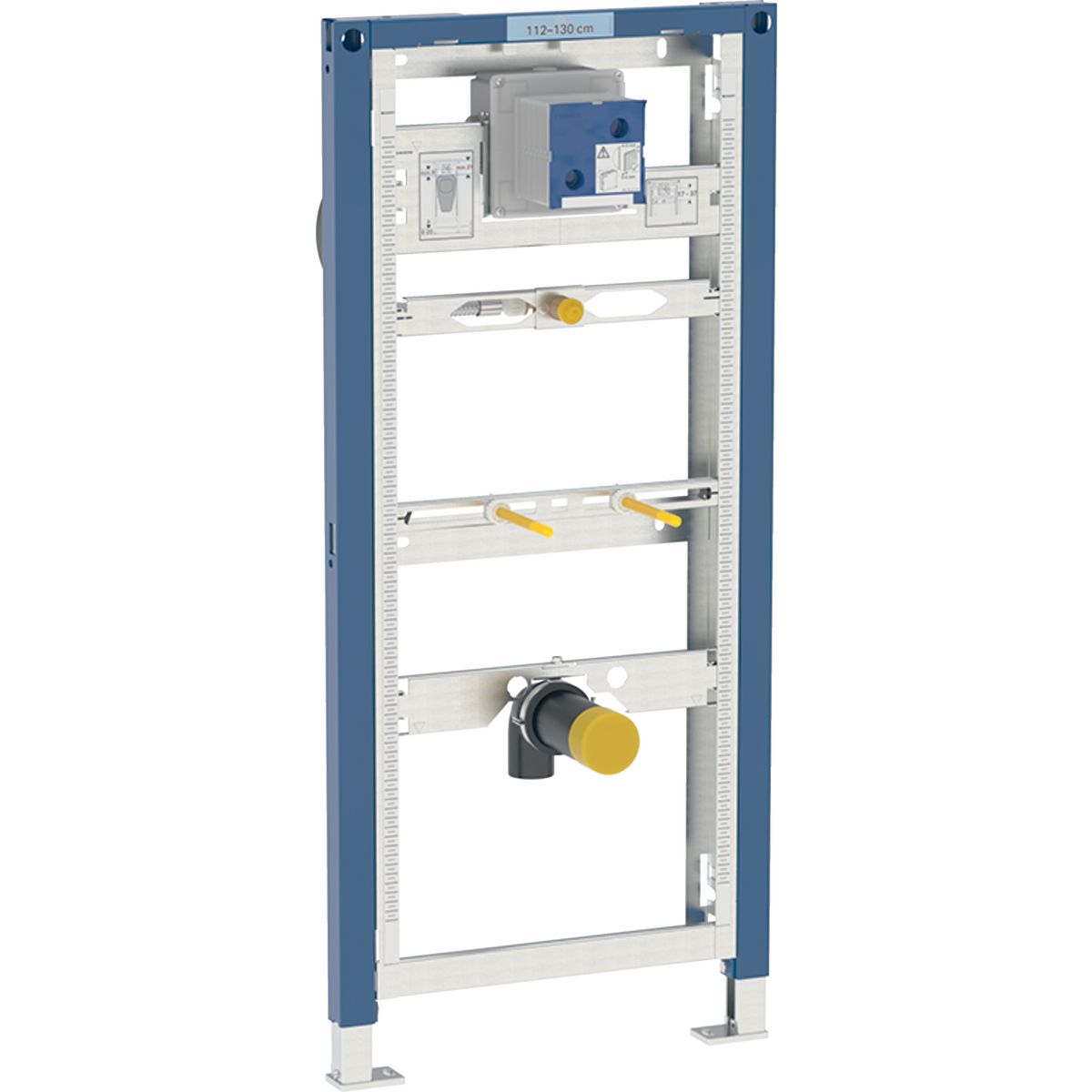

Bâti-support Geberit Duofix pour urinoir avec siphon intégré

Bâti-support Geberit Duofix pour urinoir avec siphon intégré

Utilisation

• Pour la construction en cloison sèche
• Pour montage dans parois en applique à hauteur de local ou partielle
• Pour montage sur parois d'installation à hauteur du local
• Pour montage dans des parois Geberit Duofix à hauteur de local ou partielle
• Pour urinoirs Preda
• Pour urinoirs Selva
• Pour urinoirs Tamina
• Pour urinoirs Narva
• Pour hauteur de chape de 0–20 cm

Caractéristiques

• Cadre autoportant thermolaqué
• Châssis avec trous de perçage ø 9 mm à fixer dans construction en bois
• Pieds supports galvanisés
• Pieds supports réglables 0–20 cm
• Pieds supports antidérapants
• Plaques de pied orientables
• Profondeur des plaques de pied adaptée à un montage dans profilés en U UW 50 et UW 75 et rails pour système Geberit Duofix
• Positions de raccordement réglées pour l'urinoir Preda
• Alimentation compatible avec MasterFix et MeplaFix
• Equerre de raccordement à monter sans outil
• Robinet d'arrêt avec étranglement, pré-monté
• Tuyau de chasse à cintrer
• Tuyau de chasse avec guide afin d'éviter l'eau stagnante
• Fixation pour coude d'évacuation réglable en hauteur et avec isolation phonique
• Fixations d'urinoirs M8, réglables en hauteur et en largeur
• Traverses avec repérage central, réglable sans outils
• Marquage des positions de raccordement pour les urinoirs Preda et Selva

Contenu de la livraison

• Equerre de raccordement R 1/2"
• Boîtier de réservation avec couvercle
• Bouchon de protection
• Coude de raccordement en PE-HD, ø 63 / 50 mm
• Bouchon de protection
• Joint ø 57 / 50 mm
• Siphon pour urinoir ø 50 mm, avec joint pour urinoir
• 2 tiges filetées M8
• Matériel de fixation
