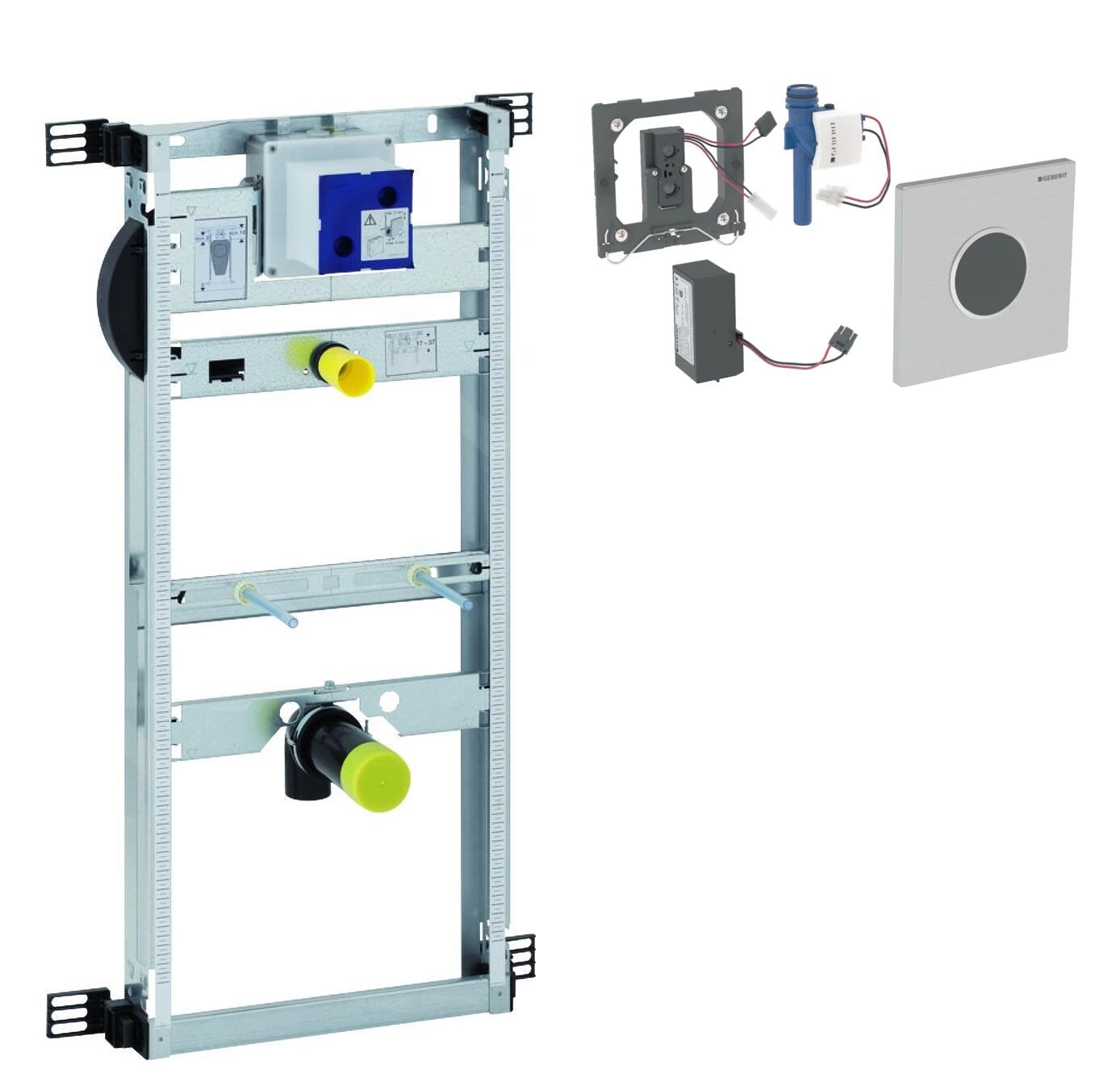

Ensemble bâti-support Geberit Kombifix avec plaque de déclenchement d’urinoir à commande électronique du rinçage, alimentation sur secteur avec siphon intégré

Ensemble bâti-support Geberit Kombifix avec plaque de déclenchement d’urinoir à commande électronique du rinçage, alimentation sur secteur avec siphon intégré

• Pour cloison en dur
• Pour montage dans parois en applique à hauteur de local totale ou partielle
• Pour le montage d’urinoirs
• Pour le montage des commandes d’urinoirs Geberit (à partir de l’année de fabrication 2009)

• Cadre de montage galvanisé
• Cadre de montage avec quatre équerres de montage
• Profondeur de montage réglable, 8 à 12,5 cm
• Profondeur de montage sans équerre de montage 7,5 cm
• Le boîtier de réservation pour trappe de visite protège de l’humidité et de la poussière
• Hauteur de l’élément adaptable à l’urinoir, 109 - 127 cm
• Boîtier à encastrer universel pour commandes d’urinoir Geberit
• Borne de raccordement électrique dans le boîtier à encastrer
• Arrivée d’eau à droite sur le boîtier à encastrer
• Arrivée d’eau compatible avec MasterFix et MeplaFix
• Équerre de raccordement à monter sans outil
• Vanne d’arrêt préinstallée avec régulation
• Avec fourreau intégré pour le rinçage de la conduite
• Boîtier de réservation pour trappe de visite 10,5 x 10,5 cm à recouper sans outil
• Tuyau de chasse à cintrer
• Tuyau de chasse avec guide afin d’éviter l’eau stagnante
• Fixation pour entrée Ø 32 mm réglable en hauteur
• Fixation du coude de raccordement réglable en hauteur et avec isolation phonique
• Fixation d’urinoirs M8, réglable en hauteur et en largeur
• Traverses avec repérage central, réglage sans outils
• Possibilité de fixation supplémentaire pour urinoir avec accessoires
• Un accessoire permet de le transformer en urinoirs avec tête de pulvérisation
• Pression de service : 100 à 800 kPa
• Pression d’essai maximale de l’eau : 1600 kPa
• Pression d’essai maximale de l’air / du gaz inerte : 300 kPa
• Température maximale de l’eau: 30 °C
• Débit pour une pression de 1 bar sans limiteur de débit : 0,3 l/s
• Débit pour une pression de 1 bar avec limiteur de débit : 0,24 l/s

Caractéristiques de la plaque

• Plaque de fermeture avec verrou de fixation
• Mode hybride économe en eau réglable
• Rinçage intermittent réglable
• Rinçage préliminaire réglable
• Commande en cas de panne de courant
• Fonction de fermeture de vanne en cas de panne de secteur
• Fonctions réglables et consultables avec le Geberit Service Handy
• Réglages et utilisation avec appareil mobile via interface Bluetooth® intégrée
• Compatible avec l'app Geberit Control
• Mise en réseau reliée par fil avec Geberit Gateway via convertisseur GEBUS
• Mise en réseau sans fil avec Geberit Gateway via Bluetooth®
• Compatible Geberit Connect
• Volume de chasse réductible à 0,5 l par rinçage par la vis d'étranglement du kit d'installation
• Groupe de robinetteries II selon DIN 4109
• Degré de protection IP45
• Tension nominale 110-240 V c.a.
• Fréquence du réseau 50-60 Hz
• Tension de service 4.5 V c.c.
• Puissance absorbée < 0.5 W
• Pression dynamique 1-8 bar
• Pression d'essai maximale, eau 16 bar
• Pression d'essai maximale, air / gaz inerte 3 bar
• Débit à 1 bar sans limiteur de débit 0.3 l/s
• Débit à 1 bar avec limiteur de débit 0.18 l/s
• Temps du rinçage intermittent, réglage d'usine 5 s
• Temps de séjour, réglage d'usine 7 s
• Temps de rinçage, plage de réglage 1-15 s
• Temps de rinçage, réglage d'usine 7 s

Comprend

• Équerre de raccordement R 1/2"
• Boîtier de réservation pour protéger la trappe de visite
• Ensemble de raccordement pour urinoir, avec siphon pour urinoir
• Coude de raccordement en PEHD, Ø 50/63 mm
• Joint d’étanchéité Ø 57/50 mm
• 2 bouchons de protection
• 2 tiges filetées M8
• Matériel de fixation
• Plaque de fermeture type 10 avec fenêtre infrarouge
• Commande par approche infrarouge, prémontée sur cadre de fixation
• Electrovanne
• Bloc d'alimentation électrique
